Gravur mit Ausspitzen

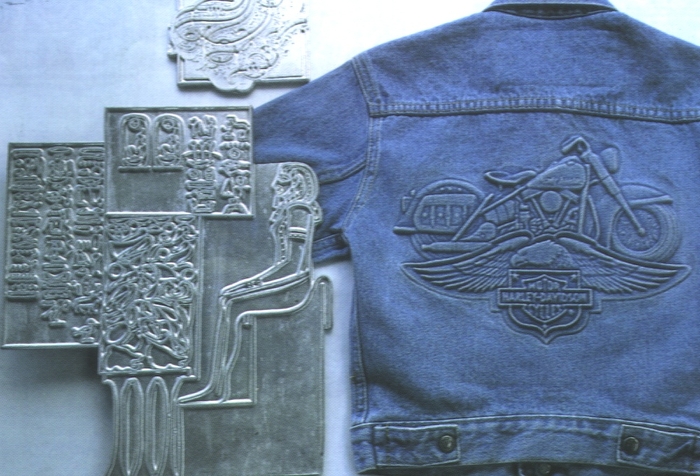

Das Ausspitzen wurde speziell zur Herstellung feinster Gravuren entwickelt, zum Beispiel zur Herstellung von Stempeln, Prägewerkzeugen, oder auch Münzen.

Ausspitzen ermöglicht eine sehr exakte Abbildung der Oberfläche durch das korrekte Anheben des Werkzeuges in Ecken und schmalen Bereichen.





Ausspitzen mit konischem Werkzeug


Ausgespitzt wird immer mit einem konischen Werkzeug. In allen Ecken wird das Werkzeug schräg in die Engstelle hinein angehoben. Auf diese Weise werden selbst feinste Aspekte der Grafik in die Gravur übertragen.




Flächiges Ausräumen mit zweitem Werkzeug


Zum flächigen Ausräumen wird ein grösseres zylindrisches Werkzeug verwendet. Auf diese Weise wird keine Zeit verloren.

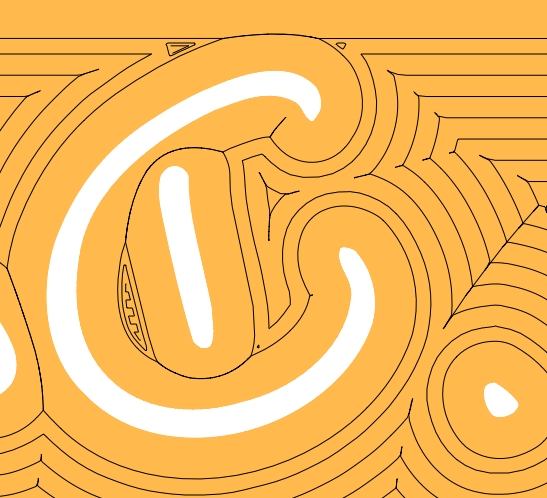

Zum Ausräumen kann die Standard-Füllung (Bild links/unten) oder auch eine Konturfüllung (Bilder links/oben) eingesetzt werden. Der Vorteil der Konturfüllung ist ein sehr ästhetisches Fräsbild.




Voransicht der Ausgabepfade.


Das Resultate des Ausspitzens und Ausräumens kann vor der Ausgabe am Bildschirm betrachtet werden. Auf diese Weise kann die Richtigkeit kontrolliert werden und eventuelle Korrekturen an Werkzeug-Durchmessern etc. vorgenommen werden.
